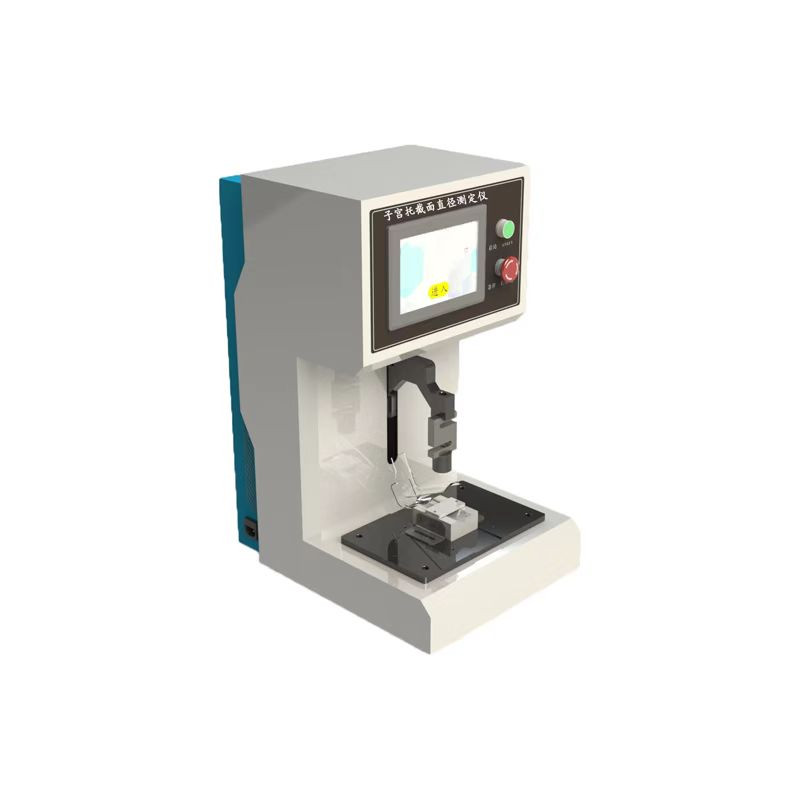

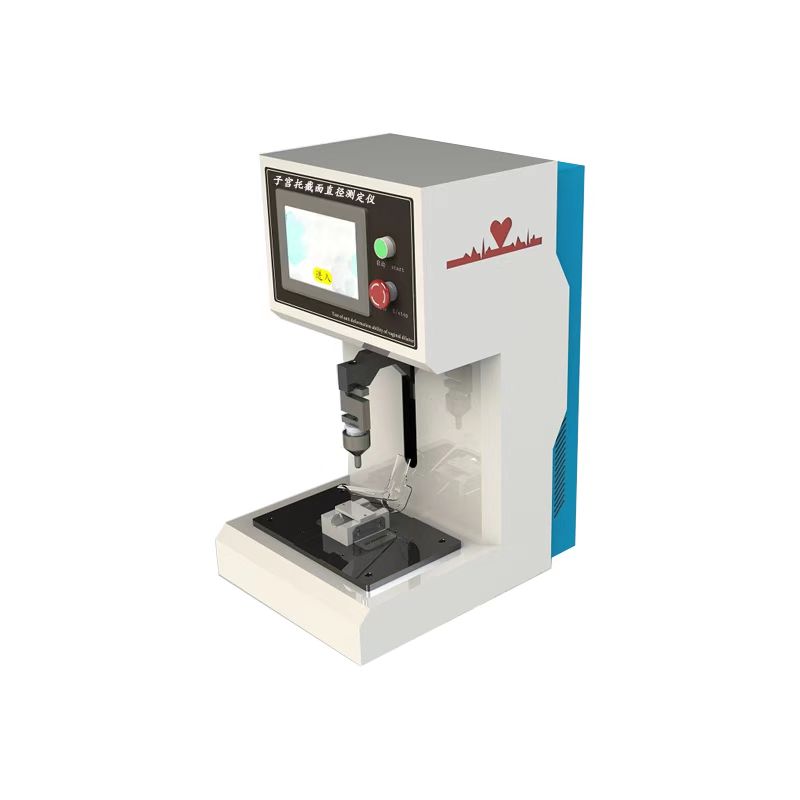

子宮托截面直徑測定儀產品說明:

一、用途

采用可編程控制器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。并采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。并由打印機打印出測試數據及結果。

二、技術參數：

操作界面：簡體中文/英文

控制系統：PLC

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC+ARM

觸摸屏：7寸威綸通彩色

傳感器：高精度壓力傳感器

測壓機構：內置

打印機：機載針式打印機

百分表：0-25mm，帶數據線

?三、范圍

?

本附錄規定了一種方法，可以測定環形子宮托的截面直徑。

?

?四、原理

?

使用專用的百分尺測量環形子宮托的截面直徑。

?

五、?裝置

?

平頭百分尺，刻度的間隔不超過001mm

指示表必須牢固地安裝在平坦底板上的座架上。指示表必須備有一個平坦的接觸面，直徑在3mm~7mm之間,垂直于柱塞,平行于底板，操作壓力為(22士5)kPa。

?

六、測量過程

?

把環形子宮托安放在百分尺的平坦底板上(B3)。

測量環形子宮托中央位置的截面直徑，每個子宮托測量點不少千4個，這兒個測量點應沿圓席方向等距離。計算平均值，測量結果近似到0.1mm。

?

?七、結果的表述

?

試驗報告應包括每個試驗用子宮托的截面直徑，單位為毫米。
