盤狀電極線 Cup electrodes產品說明:

?

盤狀電極分為：金盤盤狀電極，銀盤盤狀電極，氯化銀盤盤狀電極，燒結盤狀電極四種材質（電極片材質不同，其他材質均相同）

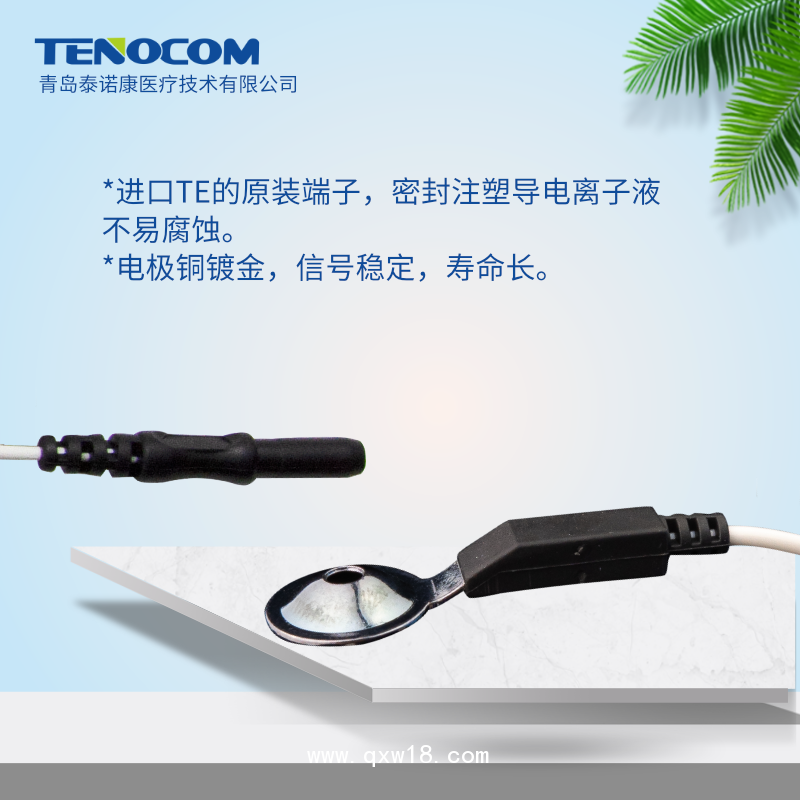

金盤??電極：盤頭采用掛鍍工藝，純銅鍍金。

銀盤??電極：銀盤盤頭為銀工藝，導電性能好，信號穩定?。

氯化銀電極：盤頭工藝為純銅鍍氯化銀，信號穩定，導電性能好，阻抗低，噪音小。 ????????????????

燒結 ?電極：燒結工藝是一種銀與氯化銀合成的工藝，使得電極片在使用過程中長久保持穩定的信號。

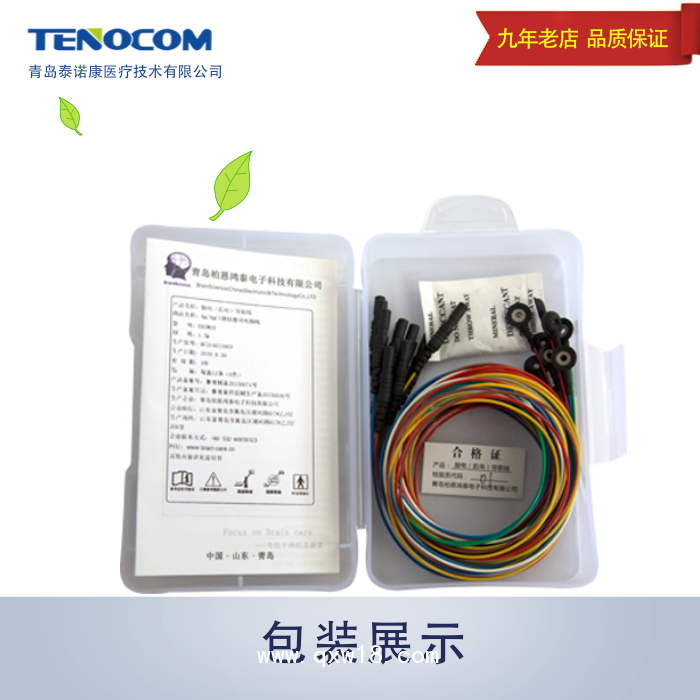

線束：將盤電極集中一起，方便插拔，可做成不同材質

線??????芯：線芯采用銀箔絲線芯，外皮使用TPU覆膜，抗拉伸，耐腐蝕，不易氧化，質地柔軟不易纏繞，冬天不易發硬。 ????????

端??????子：連接器為進口端子，接口密封注塑工藝，接觸好。

用??????途:?與導電膏，凝膠，配合使用，采集生物輸出電信號，用于腦電圖檢測，腦電監護以及多導睡眠檢測系統。

?

?

【產品型號、規格】

GC型、SC型、SCC型、SSC型、ABS型、AC型、EC型、L型、A型、BE型

【主要結構組成】

由儀器插頭、信號線（屏蔽與非屏蔽）、集線盒及金電極屬件（金屬插針、盤、夾、扣子）組成。

【產品性能】

1.從傳感器到傳導線端子之間的阻抗在 0.5--2.5Ω（對應1.5 m，導線長度增加時，對應阻值增加應不大于1?/m）。

2.在電極對上施加峰值為100μA的10Hz正弦交流電流的情況下，電極對交流阻抗不超過5KΩ

【適用范圍】

與多種腦電圖儀、腦電睡眠監護儀、腦電生理分析儀、肌電分析系統配合使用，用于傳輸人體生物電信號。

【禁忌癥】

皮膚有外傷或進行過外科手術并未愈合者禁止使用該產品。

【注意事項、警示】

?使用前根據需要選擇合適型號的導聯線。

【使用說明】

1．清潔受試者待采集處皮膚；

2．用棉簽挑取適量導電膏涂抹在電極凹面，剛好有足夠?qū)щ姼嗯c頭皮接觸， 導電膏不宜用多，否則會產生偽差，用膠帶將電極固定在待采集信號處；（此步驟僅適用于型號GC型、SC型、SCC型、SSC型、ABS型、EC1-4型） ??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

3.將導聯線與腦電圖儀、腦電睡眠監測儀，腦電生理分析儀、肌電分析系統中的相關儀器連接；

4.將上述儀器連接在輸出設備上,如打印機等，并打開電源；

5.開始檢測，記錄并打印檢測結果；

6.記錄完成后取下導聯線，協助病人清潔皮膚；

7.用清水清洗、擦干備用。

【產品運輸】

?產品在運輸時應防止重壓、雨水淋濕、高溫受熱。

【產品維護和保養方法】

?產品定期用清水清洗，通風處陰干，避免擠壓。

【儲存方法】

?儲存在溫度-10℃～+40℃，相對濕度≤80％，無腐蝕性氣體、通風良好的環境內。

【有效期限】3年?

金盤： ?*Gold plating on copper, Gold Cup electrodes

銀盤： * Pure silver ?Silver Cup electrodes

氯化銀：*Silver chloride plating on high purity copper ?Silver chloride?Cup electrodes

燒結：Silver chloride sintered Cup?electrode

???????

* Good electrical conductivity, low noise, low polarization potential, stable eeg signal collection.

*Silver foil inner core,strong tensile resistance

*Anti-intertwining:outer material use clinical TPU which is soft and will not be affected by the temperature.

*TE connector is used on this product.High stretching and bending resistance because the tinsel is used for the conductor.

*Anti-corrosion: With molding injection, both electrode and connector can prevent corrosion from conductive paste or other corrosive liquid.

?

燒結：Silver chloride sintered Cup?electrode

*Electrode plate: Die-casting and sintering silver and silver chloride powder, with low noise and stable signal.

*It is the international standard of EEG signal acquirement. ?

*?This product is used with conductive paste, gel, and cup?ear clip for long-term EEG monitoring, EEG examination, and Polysomnography.

?

?
