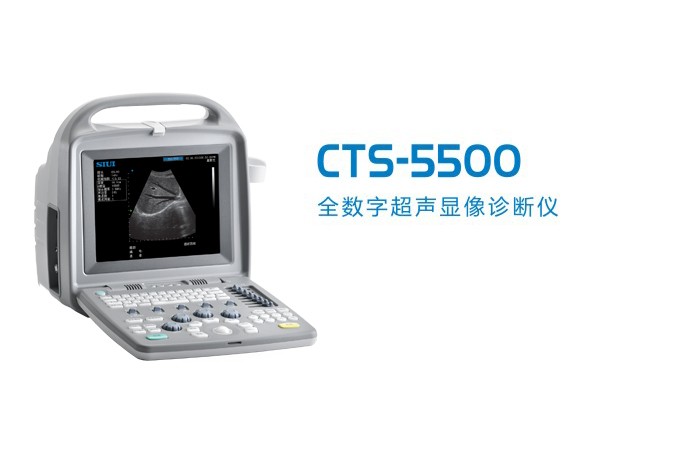

便攜式b超機 汕超CTS-5500型全數字超聲診斷系統產品說明:

CTS-5500是一款全數字便攜式超聲顯像診斷儀，系統采用了先進的全數字成像技術，秉承了SIUI優良精密的制造工藝，使用超大規模的ASIC器件和FPGA、CPLD等大容量的可編程器件，經表面安裝（SMT）生產線生產而成，生產工藝精細，產品性能穩定，質量可靠。高密度、寬頻帶、多變頻探頭系統配置的探頭具有高密度、寬頻帶、多變頻等特點。其中通過鍵盤上按鍵就可以快速轉換探頭的頻率，這能使臨床醫生為不同的診斷和病人選擇適當的頻率，優化了分辨率和穿透率。

產品特點： ? ?

全數字波束形成技術

超寬頻五變頻探頭

大容量圖像存儲

優美新穎的外觀設計，背景光硅膠鍵盤

小型輕巧，便于攜帶

技術參數

1主要規格及系統概述

1.1灰階超聲診斷儀包括

1.1.1顯示器與操作系統:10吋高分辨率無閃爍顯示器，嵌入式操作系統

1.1.2二維灰階成像:B、2B、4B、M、B/M、ZOOM B

1.1.3二次諧波成像:具備

1.2測量與分析

1.2.1一般測量:B型;距離，面積，周長，體積，角度；橢圓法，雙 平面容積測量，橢球法容積測量，simpson，球體法 容積，角度，橢圓法面積比，軌跡法面積比，軌跡 法面積縮減百分比，橢圓法面積縮減百分比，長度 縮減百分比，直方圖。M型;距離，時間，心率，斜 率

1.2.2產科測量:具有許多計測分析軟件，如;自動測算胎齡及預產期、7種胎重計算方法、胎兒生理評分系統、8種公式產生胎兒生長曲線、優勢卵泡監測軟件以及三胞胎分析軟件、可根據不同地區人群設置產科公式等

1.3輸入輸出信號

1.3.1輸入;VCR、外部視頻:VCR、外部視頻、USB、打印控制

1.3.2輸出;復合視頻:復合視頻、VGA、USB、RJ-45

1.4*DICOM3.0版接口部件，包括傳輸、打印、檢 索，通用格式:具備

1.5圖像存儲及病理管理:硬盤160GB、USB存儲、圖像快速暫存與回調、中/英 文輸入法

2技術參數

2.1系統通用功能

2.1.1監視器尺寸(吋):10

2.1.2探頭數:標配一個，可選配

2.1.3探頭接口:兩個

2.2探頭規格

2.2.1頻率;二維圖像可選用(MHz):2.0-10.0

2.2.2類型;可選配腔內探頭種類:腔內、高頻表淺、心臟探頭

2.2.3陣元;有效陣元數（線陣、凸陣）:128

2.2.4B、D、M兼用;線陣B/PWD 凸陣B/PWD、B/M:具備

2.2.5穿刺導向;標配探頭配穿刺架:標配穿刺導向軟件，可選配穿刺架

2.3二維顯像主要參數

2.3.1*變頻探頭工作頻率范圍(MHz):2.0～10.0

2.3.1.1電子凸陣探頭: 超聲頻率(MHz):2.0～5.0

2.3.1.2電子線陣探頭: 超聲頻率(MHz):5.0～10.0

2.3.1.3經陰道探頭: 超聲頻率(MHz):4.0～7.5

2.3.2成像速率;電子凸陣探頭，全視野，17cm深度 時，在最高線密度下，幀頻(F/S):45

2.3.3掃描線;每幀線密度:512

2.3.4腔內探頭掃描角度:135°

2.3.5聲束聚焦;發射:4段16個位置可選、實時連續動態聚焦

2.3.6*接收方式;系統接收超聲信號動態范圍(dB):30-105

2.3.7*聲束處理;數字聲束形成器、連續動態聚焦、動態孔徑:具備

2.3.8回放重現(幀):256

2.3.9預設條件;針對不同的檢查臟器， ?預置最佳化 圖像的檢查條件:>50種

2.3.10增益調節:B、M可獨立調節，STC可分段調節:具備，STC8段

2.3.11空間分辯率 ? ?按GB10152—1997的方法檢 測，并提供檢測數據:凸陣;橫向≤2，縱向≤1

2.3.12聲輸出(毫瓦) ? 按照GB10152—1997的要求，分 布標配探頭的聲輸出值:51.6

2.4顯示控制:反轉顯示（左/右;上/下），零移 位、B—刷新（手控、時間）:具備

2.5超聲功率輸出調節:B/M輸出功率可調:具備

2.6具有USB接口:具備

2.7設備用途;腹部、婦科、產科、淺表組織與小 器官:具備
