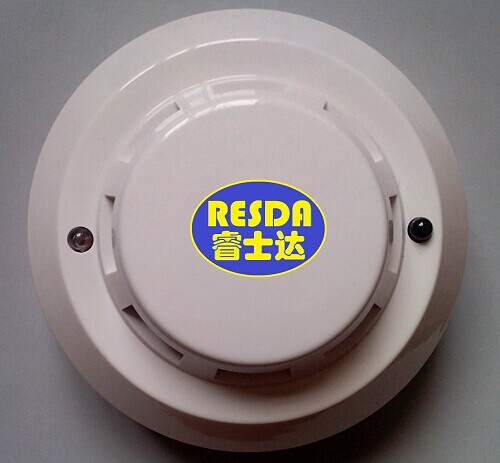

485接口 煙霧探測器產品說明:

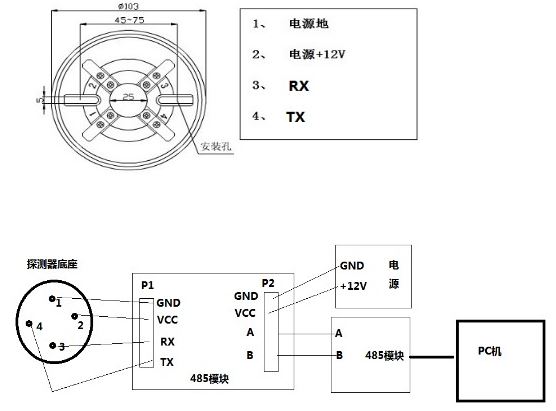

? ? ? ?睿士達（RESDA）煙霧探測器在保證高靈敏高可靠核心的同時，還需要提供更方便更多樣的傳輸方式，除了繼電器輸出和直接驅動報警器這兩類產品外，怎樣更好的聯網，保證距離遠，接線簡單，并且通過電腦來監控。正是為了實現這一目標，并在兼容現有產品的基礎上，我們開發了485轉接模塊。具體技術要求如下：

一、協議

通訊波特率：9600，無奇偶校驗，1位起始位，8位數據位，1位停止位。

?

1.??讀取探測器的值

1.1??PC機向探測器發送：

?

0FE

0AA

055

000

000

探測器ID(缺省001)

064

000

001 （數據長度）

000 ?

?

0AA

000

CRC校驗高8位

CRC校驗低8位

?

?

1.2?探測器向PC機返回

?

0FE

0AA

055

000

000

探測器ID(缺省001)

065

000 ?

00F （數據長度）

探測器狀態高8位

?

探測器狀態低8位

探測器煙霧值 16-23位

探測器煙霧值8-15位

探測器煙霧值0-7位

探測器非煙霧值16-23位

探測器非煙霧值8-15位

探測器非煙霧值0-7位

探測器污染值 16-23

探測器污染值 8-15

探測器污染值 0-7

?

探測器溫度值 高8位

探測器溫度值 低8位

電子濾網系數 高8位

電子濾網系數 低8位

0AA

000

CRC校驗高8位

CRC校驗低8位

?

注意:?CRC校驗計算是從幀頭0AA,055開始，到幀尾0AA?,000結束的，不包括起始位0FE.

探測器ID范圍：000-0FE,0FF是通用地址，就是所有探測器地址有效。

探測器的煙霧值、非煙霧值、污染值需要除于1000，得到的浮點數。溫度值、電子濾網系數除于100。

?

1.3?探測器狀態值含義

?

探測器狀態值由16bit組成

?

15—10：保留
9：復位事件	8：隔離狀態	7：輔助故障	6：污染值過高	5：煙霧傳感器故障	4：系統故障	3：火警2報警	2：火警1報警	1：行動警告	0：預警啟動

提供4級煙霧報警：預警、行動、火警1、火警2；報警閾值可以由遙控器設置。

?

?

2.設置探測器的ID

?

2.1???PC機向探測器發送：

?

0FE

0AA

055

000

000

探測器ID(缺省001)

076

000

001 （數據長度）

002 (新ID）

?

0AA

000

CRC校驗高8位

CRC校驗低8位

?

2.2??探測器向PC機返回

?

0FE

0AA

055

000

000

探測器ID(依然是以前的ID)

002

000

001 （數據長度）

0FF(設置成功） 或者 000(設置失?。?/p>

?

0AA

000

CRC校驗高8位

CRC校驗低8位

?

?

?
